Рисунки (иллюстрации)

Иллюстрации любого содержания и графического исполнения называют, как правило, рисунками (реже - фигурами).

Условно они могут быть разделены на следующие виды:

1) линейные диаграммы: графики, радиальные графили, полигоны распределения, гистограммы;

2) плоскостные диаграммы: столбиковые, сложностолбиковые, секторные;

3) схемы;

4) фотографии.

По данным инженерной психологии, «читаемость» графиков и схем примерно одинакова.

Любые рисунки должны включать все необходимые обозначения, чтобы быть понятными и давать отчетливое представление о наиболее важных чертах изученного явления. Все второстепенные части рисунка призваны способствовать выявлению смысла целого. Поэтому рекомендуется максимально освобождать рисунок от лишних линий и надписей, оставляя только те, которые абсолютно необходимы для понимания рисунка.

Выполнение линейных и плоскостных диаграмм должно отвечать следующим основным требованиям:

1. Диаграмма в целом и ее части должны соответствовать числовым значениям (показателям), полученным в результате исследования, на основе которых составляется графическое изображение.

2. Избранный масштаб изображения должен соответствовать сущности изученного явления (точность отображения). Для нескольких качественно неоднородных явлений должны быть выбраны индивидуальные масштабы.

Нумерация рисунков должна быть сквозной по всей рукописи. Несколько рисунков, объединенных в иллюстрацию под одним порядковым номером и с одной общей подписью, обозначают русскими строчными буквами с круглой скобкой (скобку можно не ставить).

Все подписи, надписи и обозначения необходимо выполнять единообразно на протяжении всей рукописи и в строгом соответствии с текстом. В подписях не допускается употребление слов «Диаграмма», «График» и т. п.

Как правило, диаграммы не дают совершенно точного представления о числовых значениях изображаемых показателей. Поэтому допускается совмещение в одной рукописи диаграмм и табличного материала (последний может быть дан в приложении).

Линейные диаграммы

чаще всего применяются в тех случаях, когда необходимо отобразить динамику функциональной зависимости, характер изменения абсолютных или относительных величин, присущих процессу (или явлению) как целостной, непрерывной системе, находящейся в развитии (короче, при анализе статистических чисел, характеризующих динамические факторы).

При изображении величины одиночного ряда, устанавливающего изменение признака в развитии, зависимость одного признака от другого, применяются диаграммы с одной кривой. Диаграммы с несколькими кривыми используются для изображения зависимости величин нескольких сравниваемых рядов.

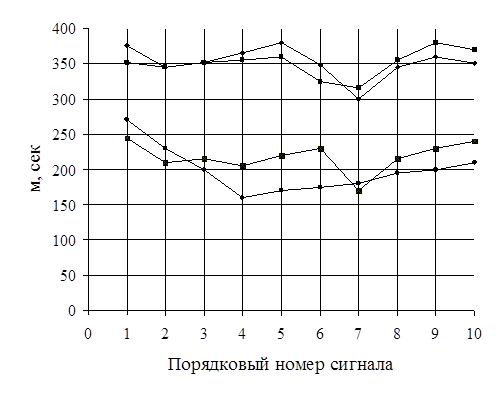

Основные правила построения графиков показаны на рисунке.

1) Порядок выделения деталей графика: а) название графика (подпись), б) кривые, в) название кривых (подписи), г) шкалы (числовые значения; шкала - это линия с расположенными вдоль нее отметками, которые изображают числовые показатели, соответствующие значениям измеряемой величины),

2) название шкалы с размерностями, е) условные обозначения, ж) координатная сетка (как правило, должна наноситься).

3) Один график должен содержать не больше четырех кривых, особенно в тех случаях, когда они часто наслаиваются друг на друга.

4) Надписи на осях координатной сетки должны указывать отложенную величину и единицу ее измерения в принятых сокращениях.

По горизонтали (внизу) откладываются равными непрерывными отрезками числовые значения независимой переменной, возрастающей слева направо (например, дни тренировок). По вертикали (слева) откладываются значения зависимой переменной, возрастающей снизу вверх (например, показатели силы мышц). На длинных графиках (по горизонтали) шкала изображается и слева и справа.

При построении шкалы оси абсцисс и шкалы оси ординат необходимо выбрать целесообразное соотношение между делениями. Форма кривой должна соответствовать характеру изменения изучаемого явления. Маленький масштаб оси абсцисс и большой масштаб оси ординат дают острые углы и отвесные колебания кривой, и наоборот.

Масштаб выбирается в зависимости от характера изучаемого материала, количества числовых значений, предназначенных для построения графика, и от допустимого размера иллюстрации.

Надписи должны располагаться левее оси ординат и ниже оси абсцисс за пределами рамки графика. Однако когда ось или обе оси служат общей шкалой для двух величин, надписи пишут внутри рамки (линии сетки в этих местах прерывают) либо проводят вторую шкалу, если нет места в пределах рамки или в случае разной масштабности.
